TUK740數字式超聲波探傷儀
TUK700系列數字式超聲波探傷儀是為滿足無損檢測工程人員使用而設計,同時使用A掃和B掃兩種掃描模式，能快速準確無損傷地檢測,定位,評估和診斷多種損傷,焊接缺陷，裂紋,夾雜,工件內部氣孔等缺陷進行無損檢測。廣泛應用于鍋爐, 壓力容器航天,軍工,船舶制造,汽車,機械制造,冶金,金屬加工業、鋼結構、鐵路交通、核能電力和高校實驗室.
一，功能概述
☆DAC、AVG曲線自動生成，取樣點不受限制，并可進行補償與修正
☆發射脈沖頻率可調，可達2000次/秒
☆100個獨立探傷通道，可自由設置和存儲多種探傷工藝和標準，現場探傷無需攜帶試塊
☆可處理最大到25米量程的回波信號
☆檢測過程實時動態錄像并回訪，錄像時長累計最大可到160分鐘
☆5.7寸TFT彩屏顯示，用戶可以按照環境自行設備屏幕顏色
☆單探頭、雙探頭、穿透等多種探傷工作方式
☆正半波、副半波、全波、射頻共4種檢波方式
☆具有雙閘門捕捉波形功能
☆根據曲面的直徑自動修正缺陷位置的檢測結果
☆自動測量、計算裂紋深度
☆實時檢索缺陷最高波，記錄缺陷最大值
☆對缺陷回波進行波峰軌跡描繪、波峰記憶等功能，輔助對缺陷定性判斷
☆焊縫圖示、當量孔徑計算等功能
☆可設置閘門、曲線的進波、失波等多種條件的聲光報警
☆主菜單，子菜單在同一窗口顯示。一目了然，操作簡單，方便尋找
☆主要功能均通過快捷鍵實現快速進入，飛梭旋輪方便快速調整設置
☆多種行業報告可選
☆儀器自帶厚度B掃描、顏色B掃描
☆數據可通過USB2.0接口導入計算機
☆大容量鋰電池可保證續航20個小時以上，可隨時更換電池
☆備用電池可單獨充電，主機工作時可給電池充電
☆可用腕帶單手持機操作，也可通過背帶掛在胸前操作
☆防護等級IP53，可在滴水環境或小雨中使用
二，技術參數
檢測范圍：0－25000mm
聲速范圍：400－20000m/s
增益范圍：0dB－110dB
顯示延遲：-20μs－＋3400μs
探頭零偏：0μs－99.99μs
工作頻率：0.2-20MHz
電噪聲水平：≤10％
探頭阻尼：100Ω、150Ω、200Ω、500Ω共4檔可調
重復頻率：10－2000Hz
靈敏度余量：＞62dB
分辨力：＞40dB（5P14）
線性抑制：0－80％（數字抑制）
垂直線性誤差：≤3％
水平線性誤差：≤0.1％
動態范圍：≥32dB
秒沖類型：方波
秒沖強度：8檔可調
秒沖寬度：自動匹配/50－1000ns
環境溫度：-10℃－50℃
環境濕度：20％－95％RH

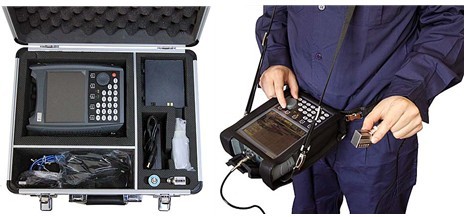

三，基本配置：
|
序號 |
物品名稱 |
序號 |
物品名稱 |
|
1 |
主機 |
9 |
上位機軟件 |
|
2 |
充電器GM-084300 |
10 |
皮套 |
|
3 |
探頭連接電纜1m長 |
11 |
儀器背帶 |
|
4 |
直探頭Φ20mm，2.5MHz |
12 |
儀器箱背帶 |
|
5 |
斜探頭13×13K2，2.5MHz |
13 |
合格證、保修單 |
|
6 |
耦合劑 95%甘油 |
14 |
裝箱清單 |
|
7 |
可充電電池塊 |
15 |
包裝箱 |
|
8 |
Mini-USB數據線 |
16 |
操作手冊 |
■ 可選附件：
四，型號對比
|
型號 |
TUK700系列數字超聲波探傷儀 |
|
功能 |
TUK700 |
|
|
|
TUK740 |
|
顯示屏 |
TFT |
|
|
|
TFT |
|
檢測范圍 |
0-6000mm |
|
|
|
0-9999 |
|
聲速范圍 |
1000-9999m/s |
|
|
|
400-20000m/s |
|
工作頻率 |
0.2-10
MHz |
|
|
|
0.2-20
MHz |
|
DAC曲線 |
√ |
|
|
|
√ |
|
AVG曲線 |
╳ |
|
|
|
√ |
|
內置標準 | ,
╳ |
|
|
|
√ |
|
閘門報警 |
√ |
|
|
|
√ |
|
曲線報警 |
√ |
|
|
|
√ |
|
波形凍結 |
√ |
|
|
|
√ |
|
通道 |
10 |
|
|
|
100 |
|
波形 |
100 |
|
|
|
1000 |
|
錄像 |
╳ |
|
|
|
5min×20 |
|
|
60min×1 |
|
自動校準 |
√ |
|
|
|
√ |
|
脈沖幅度 |
固定 |
|
|
|
可調 |
|
脈沖寬度 |
50-300ns |
|
|
|
50-1000ns |
|
噪聲抑制 |
√ |
|
|
|
√ |
|
波峰記憶 |
√ |
|
|
|
√ |
|
回波包絡(luò ) |
╳ |
|
|
|
√ |
|
厚度B掃 |
╳ |
|
|
|
√ |
|
顏色B掃 |
╳ |
|
|
|
√ |
|
自動增益 |
√ |
|
|
|
√ |
|
回波編碼 |
╳ |
|
|
|
√ |
|
計算孔徑 |
╳ |
|
|
|
√ |
|
焊縫圖示 |
╳ |
|
|
|
√ |
|
裂紋測深 |
╳ |
|
|
|
√ |
|
曲面修正 |
╳ |
|
|
|
√ |
|
PC軟件 |
√ |
|
|
|
√ |
|
電池模塊 |
1 |
|
|
|
2 |
√：具備此功能 ╳：沒有此功能、
|
